設備簡介

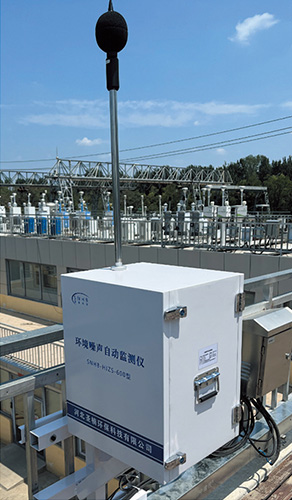

SNHB-HJZS-600型環境噪聲自動監測儀是一種能夠在戶外進行噪聲實時監測的設備，同時可以進行選裝氣象模塊監測氣象數據，以及選裝攝像頭實現對周圍環境的監控，并且可通過顯示屏對現場噪聲進行實時顯示。
SNHB-HJZS-600型環境噪聲自動監測儀可以進行實時的噪聲監測，并上傳至云端，用戶可通過云端獲取監測點的噪聲信息。如選裝氣象模塊，還可在監測噪聲的同時進象的監測，氣象監測主要有溫濕度、大氣壓強、風速、風向以及雨量信息。
系統概述
環境噪聲自動監測系統是由噪聲監測子站、傳輸網絡、噪聲監控系統(聲學分析云平臺)等組成的，能實現噪聲自動監測并實時進行噪聲數據統計分析的系統。噪聲監測子站可擴展氣象監測模塊、車流量監測模塊、視頻監控模塊、LED 顯示模塊、語音播報模塊、聲源追蹤儀等。
噪聲監測子站是環境噪聲自動監測系統的戶外采樣部分，包括全天候戶外傳聲器、采集分析單元、通信單元、電源控制單元以及機箱等。
氣象監測模塊可用于實時測量風速、風向、降水量、溫度、濕度、氣壓等氣象參數。
車流量監測模塊用于對車流量、車速、車型比等數據監測。
視頻監控模塊可對現場情況進行拍照、錄像、錄音。
語音播報系統可以實現噪聲超標語音自動播報功能，并具備遠程人工語音功能。
戶外雙色 LED 顯示模塊，可顯示實時噪聲值，支持用戶自定義信息展示。
聲源追蹤儀支持聲源識別追蹤，快速判斷超標聲源類別以及定位聲源方向。

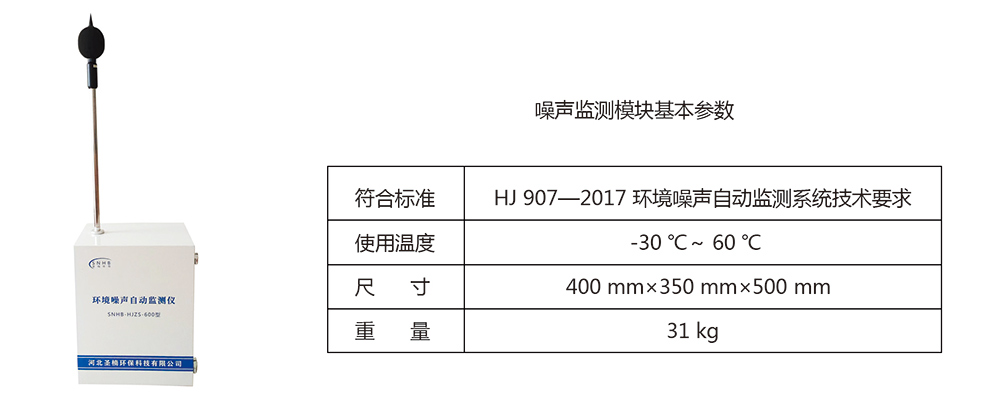

噪聲監測模塊
噪聲監測模塊中搭配AWA6292，實現噪聲信號的采集、分析。AWA6292型多功能聲級計(在線版)是采用數字信號處理技術的新一代噪聲測量儀器，可以同時進行瞬時聲級、統計分析、1/1 OCT、1/3 OCT等的測量。

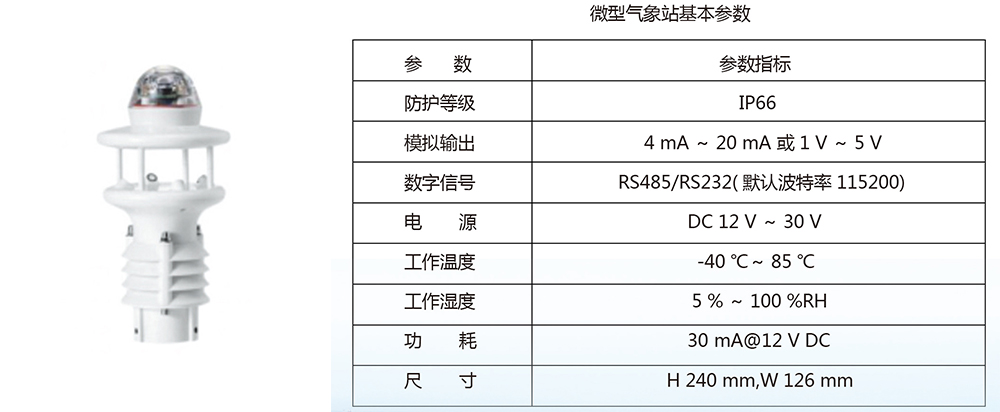

氣象監測模塊
氣象監測模塊可對環境信息進行實時監測，包括溫濕度、大氣壓強、風速、風向以及降雨量，并可將所測數據實時上傳給 SNHB-HJZS-600進行儲存。

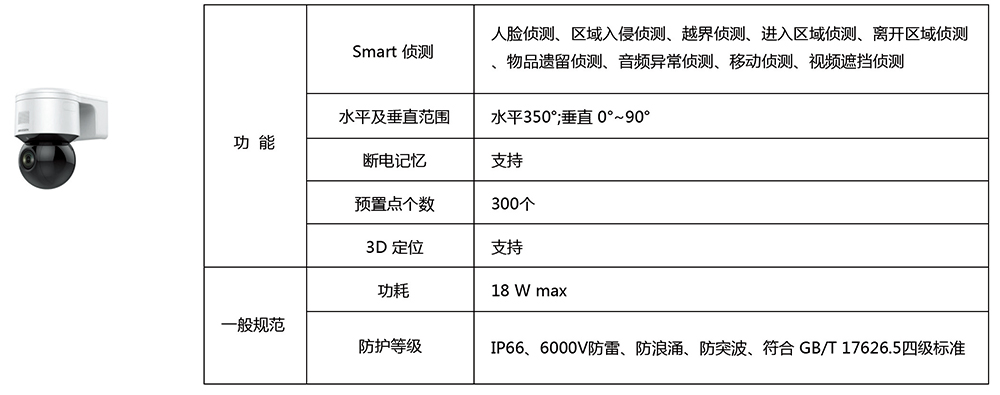

環境監測模塊（攝像頭模塊）
微波車輛(交通流)檢測器

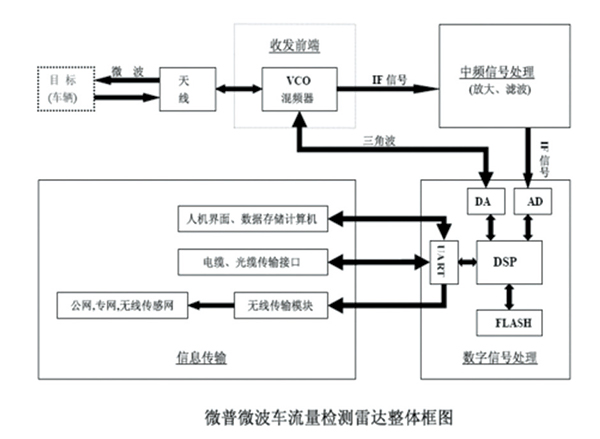

微波車輛檢測器主要由天線、收發前端、中頻信號處理、數字信號處理、信息傳輸等5大部分組成，其示意框圖如圖所示:
平面微帶陣列天線:用于發射雷達發送前端產生的微波信號，同時對目標反射回來的微波信號進行接收。
微波收發前端:微波收發(T/R)組件由全MMIC芯片采用MCM技術集成，采用與平面微帶陣列天線一體化設計。
中頻信號處理:主要由低噪聲放大器和匹配濾波器組成。經混頻后的中頻信號需要經過低噪聲放大后才能作進一步處理，由于有用信號頻率處于一定帶寬內，因此需要對信號進行匹配濾波處理。經過中頻信號處理后的中頻信號將進入數字信號處理單元以獲得道路交通流信息。
數字信號處理:主要由用于數據采集的AD 芯片、用于數字信號處理的DSP芯片、用于數據存儲的Flash 芯片以及用于將DSP 產生的數字三角波信號轉化成射頻前端所需要的調制三角波的DA芯片組成。經濾波放大后的中頻模擬信號通過AD采樣變成分立的數字信號送由 DSP 進行數字信號處理。同時DSP還產生用于收發前端信號調制的三角波經由DA芯片轉換后饋入前端。
信息傳輸:主要由用于對雷達進行調試和控制的人機界面、用于信息無線傳輸的無線數傳模塊、用于有線傳輸(電纜/光纜)的接口組成。
